TDD51505850_15_1T6R 雙頻室分干放

產品分類：TDD雙向放大器系列 產品中心 產品中心首頁
瀏覽次數：73

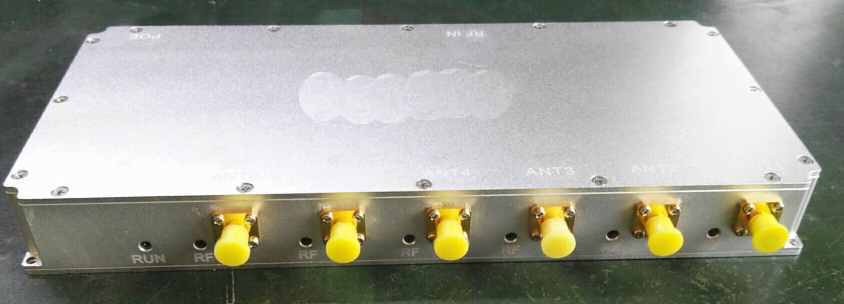

TDD51505850_15_1T6R 6通道室內分布系統干放

射頻指標
2.4G射頻技術指標
工作頻率
上行鏈路
下行鏈路
2.4G
2400-2483.5MHz
2400-2483.5MHz
輸出功率
/
≥15dBm@65Mbps EVM<-28dB
最大增益
12±2dB
17±2dB
噪聲系數
<3.5 dB
/
輸入功率
< -20dBm
3~ -7dBm
雜散發射
≤ -36dBm/9KHz-1GHz
≤ -30dBm/1GHz-12.75GHz
駐波比
≤2.0
隔離度
≤-60dB/800MHz~2GHz&4.9GHz~5.8GHz
時延
≤1μs
5.8G射頻技術指標
工作頻率
上行鏈路
下行鏈路
5.8G
5150-5850MHz
5150-5850MHz
輸出功率
/
≥15dBm@65Mbps EVM<-28dB
最大增益
12±2dB
17±2dB
噪聲系數
<4.0 dB
/
輸入功率
< -20dBm
2~ -7dBm
雜散發射
≤-36dBm/9KHz-1GHz
≤ -30dBm/1GHz-12.75GHz
隔離度
≤-50dB/800MHz~4GHz&6.5GHz以上
駐波比
≤2.0
時延
≤2μs（見圖一）
相鄰端口隔離度
≤ -30dB/2GHz~6GHz
其他技術指標
工作環境溫度
-5℃~+55℃
射頻接口
7*SMA-Female
接口間距
兩個SMA中心間距≥30mm
LED燈
1個Run燈，6個RF射頻狀態燈
供電接口
RJ45
供電方式
POE供電，802.3at標準（25W）
功耗
≤20W（需要保證供電余量）
底蓋標簽
底蓋預留40x50mm粘貼MAC標簽的位置
上殼圖標

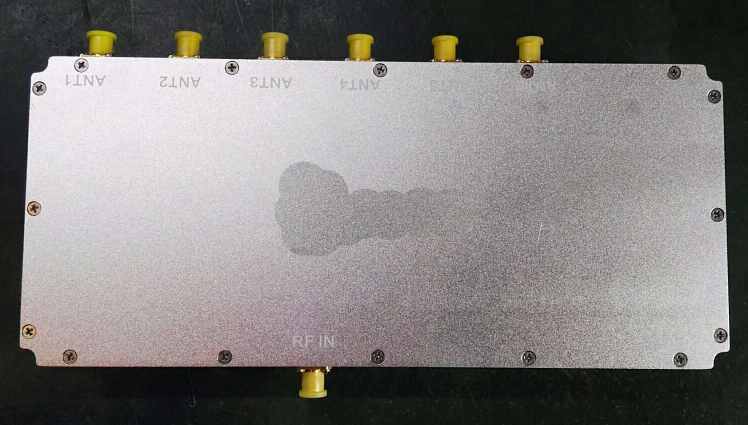

激光鐳雕漢明logo和接口標識（見圖二）
防水防塵等級
IP41
外形尺寸
大致尺寸200*120*25mm
重量
1.2kg

產品特點：
  • 兼容 IEEE802.11b/g/n 模式
  • PoE 供電，低功耗，適合室內分布使用
  • 寬范圍的信號輸入 -7 ～ 3dBm
  • 雙向半雙工，自動收發切換  (Plug&Play) ，使用方便
  • 采用同步開關控制技術，保證干線放大器的收發同 AP 同步
  • 高接收靈敏度，保證上下行的平衡
  • 內置閃電保護、電壓反接保護和過載電涌保護保證其可常年工作

應用領域：
  • 基于2.4GHz & 5.8GHz 的無線網絡覆蓋
  • 室內分布系統（多網合一）中進行合路使用
