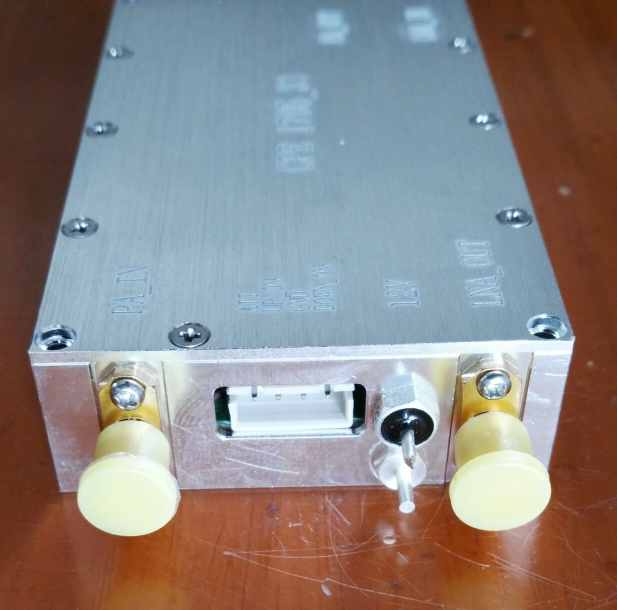

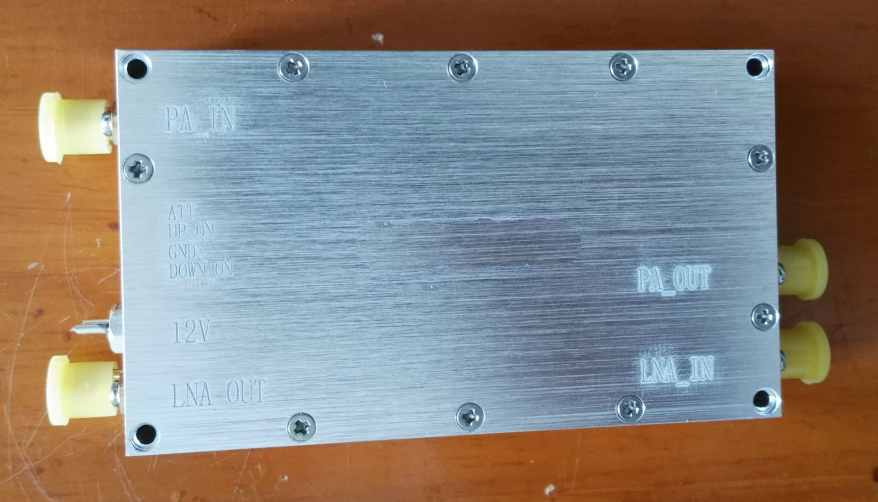

TD-LTE604646_33(2W)微基站功放

產品分類：TDD雙向放大器系列 產品中心 產品中心首頁
瀏覽次數：106
TD-LTE604646_33(2W)功放



    下行PA
頻率范圍（MHz）    604-646MHz
最大輸出功率（dBm）    33±1
最大無損壞輸入功率(dBm)    27
增益（dB）    10±1(不衰減)
帶內波動（dB）    ≤1.0峰峰值(暫定)
ACPR(dBc)    ≤-36
帶內雜散發射 (dBm)    ≤-36dBm/30KHz
開路雜散（dBm）    ≤-36dBm，頻譜儀帶寬設置為全帶寬（full span）
輸入電壓駐波比    ≤1.5
輸出電壓駐波比    ≤1.5

    上行LNA
頻率范圍（MHz）604-646MHz
最大輸出功率（dBm）-5±1
最大無損壞輸入功率(dBm)0
增益（dB）10±1
帶內波動（dB）≤1.0    峰峰值(暫定)
ACPR(dBc)≤-45
噪聲系數(dB)≤3.0
帶內雜散發射 (dBm)≤-36dBm/30KHz
開路雜散（dBm）        ≤-36dBm
輸入電壓駐波比≤1.5

工作環境溫度（℃）    -20～+65℃
供電要求    ≤1.5A@+12Vdc；
監控接口    NS2001-4
射頻輸入輸出接頭    SMA
